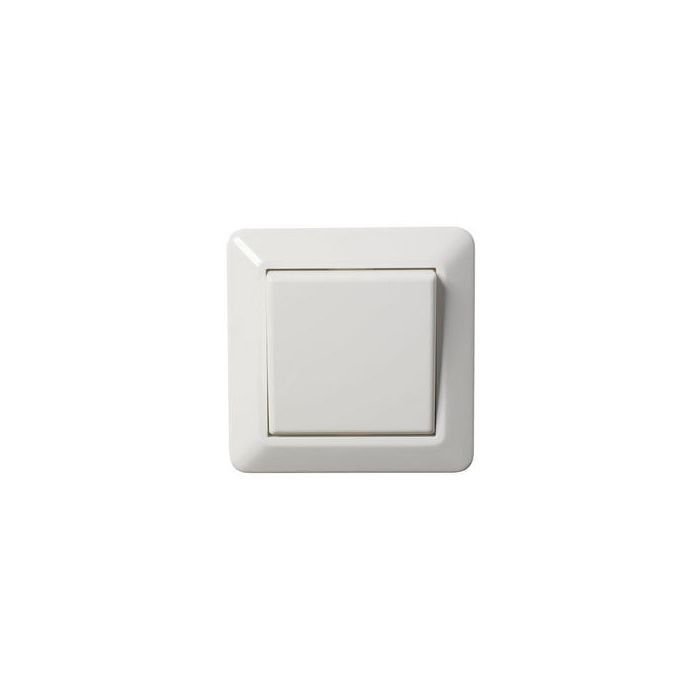

ELKOVeggbryter for innfelling, 1p

Elko veggbryter for innfelling. Bryteren inngår i Elkos serie for plugger og stikkontakter til bruk i solcelleanlegg.

Enkel Montering

Bryteren åpnes fra framsiden ved å først dra ut den bevegelige bryteren. Rammen løsnes så ved å bruke et passende flatt skrujern på midten av de to hvite mothakene (festet mot rød plasthake) som stikker opp på hver side av bryteren i midten.
Ledning som skal brytes kobles til henholdsvis "L" og "△" ("B" er blindpunkt)

Tekniske spesifikasjoner fra produsent:

RS16 bryter passer inn i alle Elko kombinasjonsplater.
Ved innbygging i kombinasjonsplate må festeramme L339 benyttes.
Kan bygges om til IMP bryter ved å benytte impulsfjær T47

• Bredde/lengde: 84mm (kvardatisk)
• Dybde på innside av vegg: 12mm
• Dybde på utside av vegg: 18mm
• RS16 Innfelt .
• Halogenfri.
• Farge: Polarhvit.
• 1 pol.
• Maks 16A
• Også godkjent for 230V.
• Festeavstand: 60mm.
• Kapslingsklasse: IP20.

Dersom produktet skal brukes i en fast innstallasjon med spenning over 48 volt eller 200VA, kan det kun installeres av en registrert installasjonsvirksomhet.
